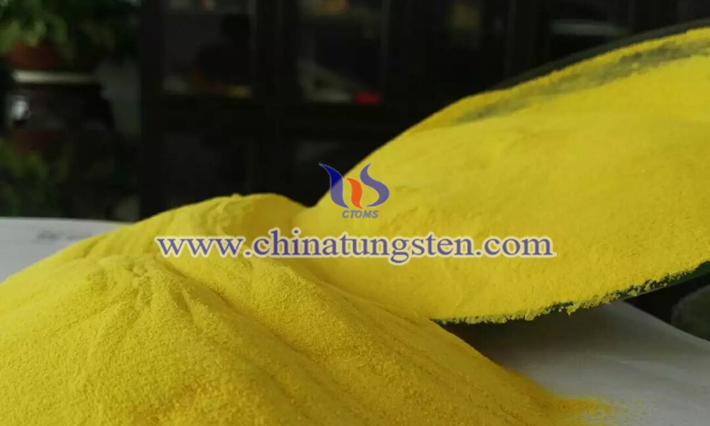

黃色酸化タングステンは、エレクトロクロミック薄膜の調(diào)製に最も一般的に使用される材料です。中でも、得られたフィルムは、スマートビルやスマートグラスと呼ばれる全固體エレクトロクロミックガラスの製造に使用できます。スマートグラスは、夏には斷熱、冬には保溫の役割を果たすスマートビルで使用されます。それでは、WO3エレクトロクロミックフィルムの調(diào)製方法は？
詳細(xì)については、次をご覧ください。
http://tungsten-oxide.com/japanese/index.html
具體的には、200メッシュの粒子サイズ、純度99.8％以上、および濃度30％のH2O2のタングステン粉末を、タングステン粉末9g：H2O2 125mLの比率に従って、タングステン粉末を入れた3つ口フラスコにゆっくりと滴下します。水浴條件下で7時(shí)間以上激しく攪拌します。反応が十分になった後、殘留物を?yàn)V別し、次いで等量の無(wú)水エタノールを常圧蒸留用の溶液に注いだ。蒸留によって得られた透明な黃色の溶液を100mLの3つの等しい部分に分け、溶液を増粘するために、一部に3mLのポリエチレングリコール-400を加え、一部に3mLの炭酸プロピレンを加えた。 3つの溶液を密封し、4時(shí)間激しく撹拌した後、密封を3日以上エージングしました。フィルムは、導(dǎo)電性ガラスを使用してこれらの3つの溶液に引き込まれました。高い光透過(guò)率を維持するために、フィルムは導(dǎo)電性ガラス上で一度だけ引っ張られた。フィルムを320℃で1時(shí)間熱処理して、透明なドープWO3エレクトロクロミックフィルムを得た。
