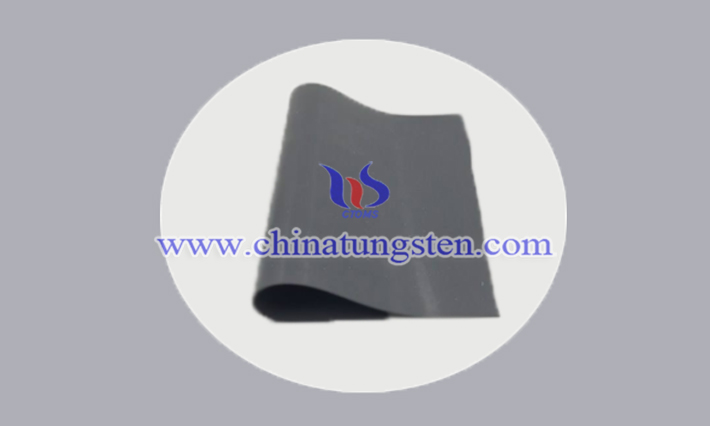

如何制備鎢聚合物醫(yī)用射線防護(hù)材料？首先，需要準(zhǔn)備包括以下重量份的組分：鎢粉950~1000、鎢纖維0~50、高分子聚合物20~100、偶聯(lián)劑0.5~5、其他助劑0.5~10。其中，鎢粉為費(fèi)氏粒度0.4μm～60μm的一種鎢粉或幾種粒度鎢粉的混合；鎢纖維的直徑為10~30μm，長徑比為50~150；高分子聚合物為塑料、橡膠或熱塑性彈性體中的一種或幾種。
更多內(nèi)容請?jiān)L問：
http://www.tungsten-alloy.com/chinese/tungsten-alloy-radiation-shielding.html
接著，就是進(jìn)行鎢聚合物醫(yī)用射線防護(hù)材料的制備了，其步驟如下：

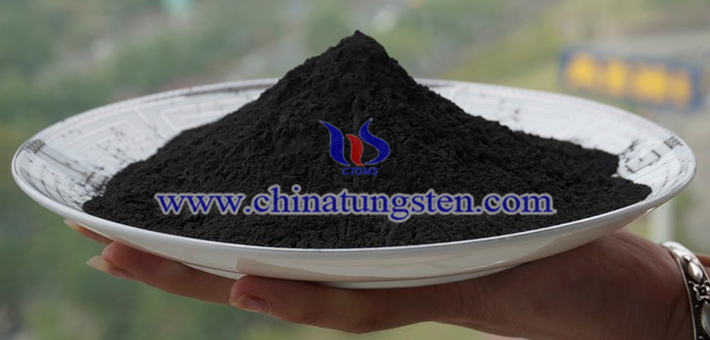

第一步：按上述重量份稱取鎢粉，將鎢粉進(jìn)行氣流粉碎，進(jìn)料壓力0.9MPa，粉碎壓力1.1MPa。
第二步：將經(jīng)氣流粉碎的鎢粉在摻雜鍋中不斷攪拌，并加入鈦酸酯偶聯(lián)劑進(jìn)行表面改性；
第三步：按照上述重量份稱取其它物料，先將苯乙烯類熱塑性彈性體加入捏煉機(jī)，然后投入500重量份的鎢粉，捏煉適當(dāng)時(shí)間后將剩余鎢粉及防老劑加入，捏煉均勻制得喂料，捏煉溫度為140℃。
第四步：將喂料造粒后加入擠出機(jī)中210℃擠出，冷卻制得帶狀制品。
第五步：將所得制品進(jìn)行剪裁、去角。
