相對于三氧化鎢薄膜，鉭摻雜WO3薄膜的著色效率有所提高，即薄膜的電致變色性能改善了，其中，鉭摻雜量的臨界值為15%，過度的摻雜則不利于薄膜呈現出高的電致變色效率。
著色效率是表征電致變色性能很重要的一個參數。著色效率是指在某一波長下，單位面積電致變色材料注入單位電荷后所引起的光密度變化，單位為cm2/C，其計算公式為
η＝ΔVOD/Q＝log（Tb/TC）/Q

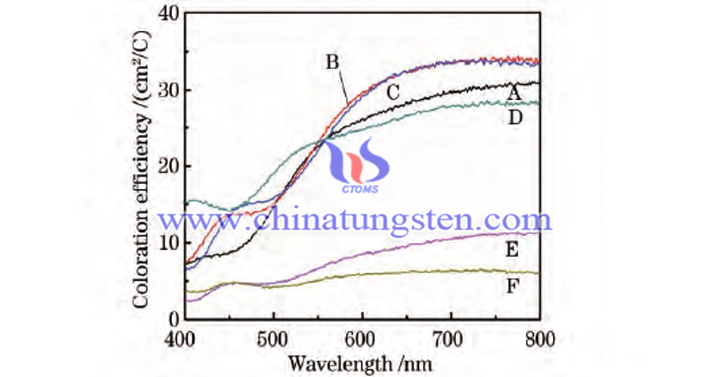

式中Q為注入的電荷密度，單位為C/cm2，Tb和TC分別為退色態和著色態薄膜的透射率。通過上式計算得到W1-xTaxO3薄膜樣品在可見光范圍內的著色效率η如下圖所示。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/tungsten_oxide.html
從上圖可以看出，當Ta摻雜量為5%和10%時，氧化鎢薄膜的著色效率較未摻雜的薄膜有了較大的提高，當Ta摻雜量為15%時薄膜的著色效率與未摻雜的WO3薄膜相當。但當繼續增大摻雜量時，鉭摻雜WO3薄膜的著色效率明顯下降，如圖中樣品E（Ta摻雜為25%的WO3薄膜）和樣品F（Ta摻雜為35%的WO3薄膜）所示，其著色效率只有10cm2/C和5cm2/C左右。由此可見，適量的Ta摻雜有利于提高WO3薄膜的著色效率，這個摻雜量的臨界值為15%。
