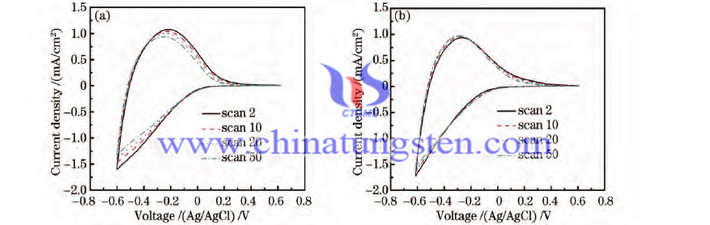

薄膜的循環壽命是電致變色材料應用的一個重要參數，也是評價其性能好壞的重要標準之一。因而，有專家采用循環伏安法對Ta摻雜WO3薄膜的循環壽命進行測試，即在薄膜樣品上反復施加-0.6～+0.6V的電壓，使薄膜循環著退色多次，觀察樣品在50次循環后的循環伏安曲線的穩定性。未摻雜和摻雜15%鉭的氧化鎢薄膜的循環伏安曲線如下圖所示。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/tungsten_oxide.html
從上圖（a）中可以看到，純氧化鎢薄膜在50次循環后其循環伏安曲線所包圍的面積已經明顯減少，說明其在酸性電解液中的穩定性較差，而且Ｈ+離子的注入已經對薄膜造成一定程度的腐蝕。而圖（b）中，Ta摻雜為15%的WO3薄膜的情況則不同，在50次循環后循環伏安曲線的形狀和面積仍然維持得很好，說明Ta摻雜量為15%的氧化鎢薄膜有較好的循環伏安穩定性。專家表示，這是因為在WO3薄膜中進行Ta摻雜后薄膜表現出良好的抗酸腐蝕性，可以顯著提高薄膜的循環壽命。
