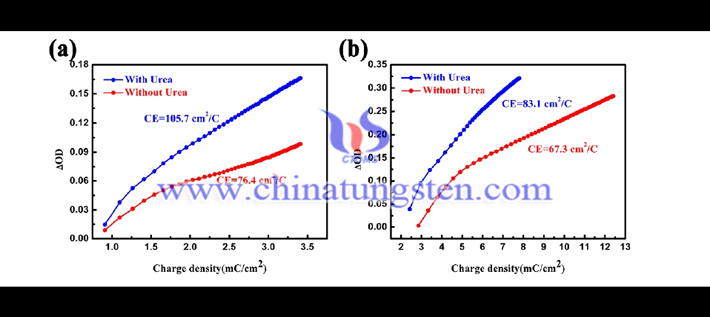

水合WO3納米盤可以用于制備電致變色薄膜。有專家采用晶種輔助法制備水合WO3薄膜。他們從下圖即水合WO3薄膜在不同電壓下的光密度變化值隨注入電荷密度的變化曲線圖中，a為-2.5V，b為-3.0V，看出：
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/chinese/tungsten_oxide.html
尿素誘導(dǎo)制備水合WO3納米盤薄膜在-2.5和-3.0V時著色效率明顯高于無尿素添加時所制備的薄膜，其主要原因是尿素的引入提高了薄膜材料的疏松度，使其具有更大的鋰離子儲存能力。此外，尿素誘導(dǎo)晶種輔助法制備的水合WO3納米盤薄膜的著色效率與文獻中報道的納米盤狀結(jié)構(gòu)的WO3薄膜、納米卷狀薄膜、納米顆粒薄膜以及納米棒狀薄膜相比，得到大幅提高，這主要是由于水合WO3納米盤之間所形成的開放的多孔結(jié)構(gòu)極大地增加了與電解質(zhì)的接觸面積和電化學(xué)反應(yīng)點，水合WO3層狀結(jié)構(gòu)為離子的傳輸提供了額外的擴散通道。其中，著色效率是評價電致變色材料在單位電荷密度下誘發(fā)的著色效果，是評價電致變色材料的另一重要指標。
