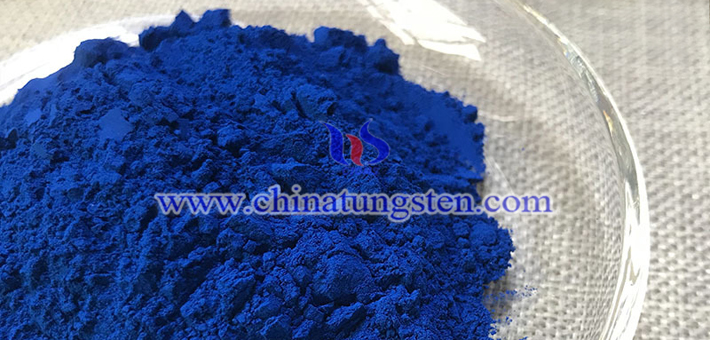

專家提出一種納米陶瓷粒用銫氧化鎢納米粉體的制備方法，具體步驟如下：
更多內(nèi)容請?jiān)L問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 將原料鎢鹽（鎢酸鈉）和銫鹽（硝酸銫）分別溶解于去離子水中，且鎢鹽溶液通過交換樹脂配置成鎢酸溶液；
2.0 將鎢酸溶液、銫鹽溶液、反應(yīng)溶劑（聚乙二醇）進(jìn)行混料處理，在50-80℃水浴條件下持續(xù)攪拌1-3h，制得水熱反應(yīng)前驅(qū)液；反應(yīng)溶劑的質(zhì)量是鎢鹽和銫鹽質(zhì)量總和的1.5-3.0倍。
3.0 將前驅(qū)液置于帶有攪拌裝置的密閉水熱反應(yīng)釜中，在180-300℃條件下，攪拌反應(yīng)5-20h；
4.0 將水熱反應(yīng)沉淀物采用去離子水進(jìn)行反復(fù)洗滌后，在80-120℃條件下，干燥8-12h，采用氣流粉碎機(jī)進(jìn)行粉碎，其粉碎室空氣壓力控制在0.5-1.0MPa，粉碎轉(zhuǎn)速設(shè)定為2000-5000轉(zhuǎn)/分，再進(jìn)行煅燒，煅燒過程在真空氛圍中進(jìn)行，以2-10℃/min速率升溫至300-800℃后，持續(xù)熱處理I-2h，即可得到銫摻雜氧化鎢納米粉體。
