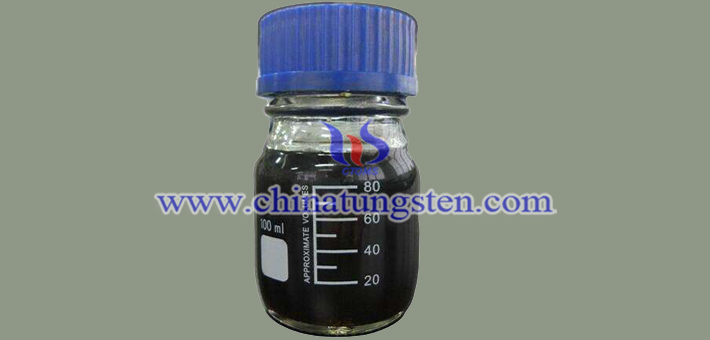

銫氧化鎢納米粉體可以用于制備隔熱分散體，進(jìn)而應(yīng)用于生產(chǎn)隔熱膜等隔熱材料，而后被應(yīng)用于建筑玻璃隔熱，起到良好的隔熱、節(jié)能效果。得益于納米銫氧化鎢材料的環(huán)保特性，近年來(lái)，其被越來(lái)越廣泛的被應(yīng)用。因此，專家也在研究更環(huán)保、更穩(wěn)定的制備方法。他們提出以下一種制備方法，具體步驟如下：
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 將原料鎢鹽（鎢酸鈉）和銫鹽（硫酸銫）分別溶解于無(wú)水乙醇中，且鎢鹽溶液通過(guò)交換樹脂配置成鎢酸溶液；
2.0 將鎢酸溶液、銫鹽溶液、反應(yīng)溶劑（二甘醇）進(jìn)行混料處理，在50-80℃水浴條件下持續(xù)攪拌1-3h，制得水熱反應(yīng)前驅(qū)液；反應(yīng)溶劑的質(zhì)量是鎢鹽和銫鹽質(zhì)量總和的1.3-3.2倍；
3.0 將前驅(qū)液置于帶有攪拌裝置的密閉水熱反應(yīng)釜中，在180-300℃條件下，攪拌反應(yīng)5-20h；

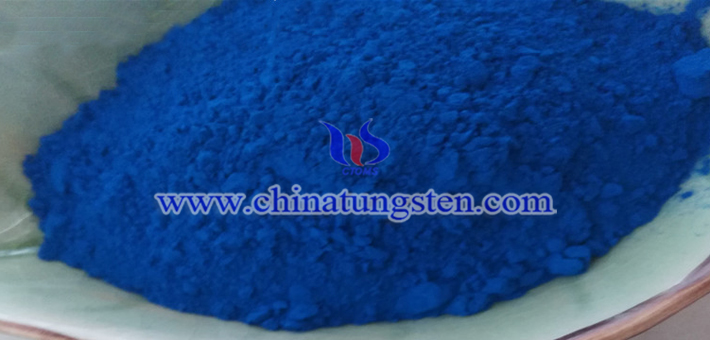

4.0 將水熱反應(yīng)沉淀物采用無(wú)水乙醇進(jìn)行反復(fù)洗滌后，進(jìn)行干燥、粉碎、煅燒，即得到銫摻雜氧化鎢納米粉體。
