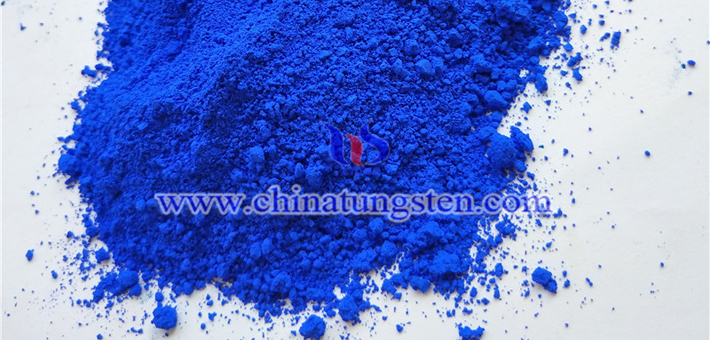

納米銫氧化鎢可以用于制備紅外紫外線阻隔材料。據悉，所得該種材料是一種優良的隔熱材料，隔熱性能優于ITO和ATO，因而越來越受到關注。也因此，銫氧化鎢粉體的制備也顯得更加重要了。所以，要怎么低成本、短周期的制備得到優良性能的銫氧化鎢納米粉體呢？
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
專家提出一種銫氧化鎢粉體的制備方法，具有一定的成本優勢，且反應周期也較短。該種銫氧化鎢粉體的制備，主要包括以下步驟：
1.0按照Cs/W摩爾比1:(1.5~2.8)稱取仲鎢酸銨、氫氧化銫，加入酒石酸和乙二醇，在170℃條件下反應3h；其中，酒石酸與銫離子的摩爾比為(3~7):1；乙二醇的用量為使氫氧化銫的摩爾濃度達到0.1~0.4mol/L。
2.0將步驟1.0得到的混合液裝入聚苯材質的壓力容彈中反應，在260~270℃條件下反應5~8h。
3.0將步驟2.0得到的反應物醇洗、離心，在80℃條件下真空干燥得到結晶度完整的銫氧化鎢粉體。
