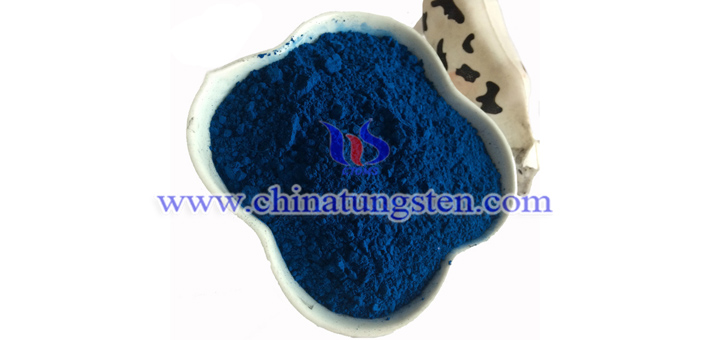

鎢酸銫納米粉體因納米紅外隔熱材料而備受關注，主要是因為納米級別的鎢酸銫粉體可以用于制備該種新型環保隔熱材料，還具有極佳的近紅外屏蔽性能，被廣泛應用于建筑玻璃上。因而，納米鎢酸銫的制備顯得很是重要。對此，專家提出一種納米鎢酸銫粉體的制備方法，其包括以下步驟：
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 將反應量的作為鎢原料的仲鎢酸銨和作為銫原料的硝酸銫溶解于溶劑乙醇中，將上述溶液干燥得到粉粒，再將得到的粉粒進行進一步粉碎從而得到鎢、銫混合粉體；
2.0 將鎢、銫混合粉體置于帶有攪拌的密閉反應釜中，并向其中加入作為反應溶劑的二甘醇中，于180℃攪拌反應4h；其中，反應溶劑的質量為鎢、銫混合粉體質量的1.2倍；
3.0 將經步驟2.0中的反應產物分離出來，并采用去離子水或乙醇進行洗滌，之后進行烘干，烘干之后采用氣流粉碎機進行粉碎，即得到納米鎢酸銫；其中，氣流粉碎機的粉碎室氣包的空氣壓力為0.9MPa，氣流粉碎機分級器轉速設定為1300轉/分。
