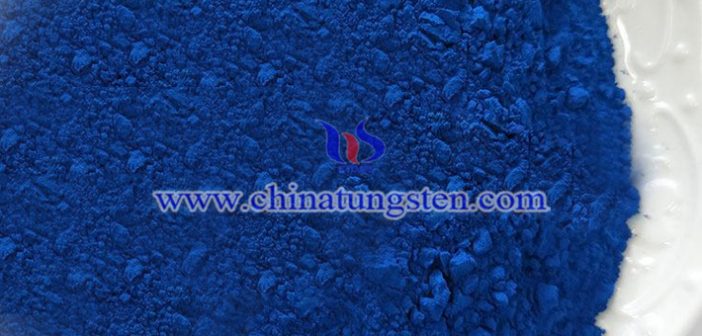

透明隔熱納米粉體用納米摻銫鎢青銅可以通過(guò)水熱法合成。有專家按照下列步驟制得摻銫鎢青銅納米粒子。
水熱法合成法制備納米摻銫鎢青銅
第一步：先將鎢酸鈉充分溶于20mL蒸餾水中，用強(qiáng)酸型苯乙烯陽(yáng)離子交換樹脂進(jìn)行離子交換，用30mL蒸餾水沖洗樹脂柱獲得濃度為0.53moL/L的黃色鎢酸溶液；
第二步：按照Cs/W比（摩爾比）0.5往溶液中加入碳酸銫，然后添加D-蘋果酸調(diào)節(jié)pH值至1；
第三步：將所得溶液倒入聚四氟乙烯高壓釜中，在175℃下水熱反應(yīng)72h；
第四步：離心后用去離子水和無(wú)水乙醇洗滌沉淀數(shù)次，再于80℃下干燥2h；
第五步：最后使用瑪瑙研缽進(jìn)行研磨得到粉體樣品。
最后，專家們?cè)谏鲜鰧?shí)驗(yàn)條件的基礎(chǔ)上，分別考察了Cs/W比（0.1，0.2，0.3，0.4，0.5，0.6）和反應(yīng)時(shí)間（24，48，72h）對(duì)合成納米摻銫鎢青銅粉體的影響。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
