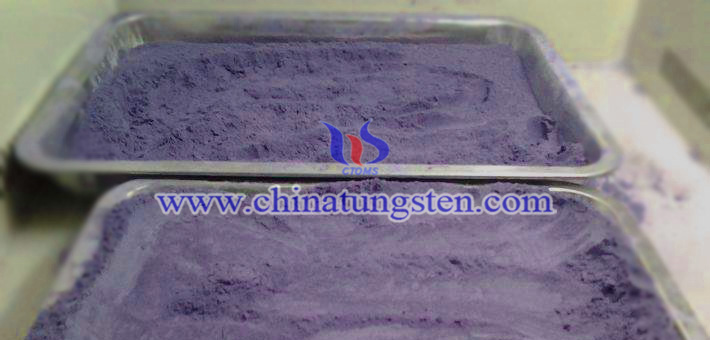

納米銫鎢青銅可以用于一種新型隔熱涂層的制備。有專家以水為溶劑，通過下述步驟制備得到該種新型玻璃透明隔熱涂料。
1.0 將聚乙烯醇（PVA)浸泡于水中1-3h，加入消泡劑，然后將混合物在95℃水浴中加熱攪拌，經過濾后得到漿料I，其中PVA含量為0.05g/ml-0.15g/ml；
2.0 銫鎢青銅粉體在水中研磨5min后超聲分散20min，重復研磨和超聲分散的操作，直至得到均勻、穩定的銫鎢青銅漿料II；
3.0 按照體積比1:3?1:1將漿料II加入到漿料I中，使其中銫鎢青銅粉體含量為0.0135-0.05g/ml，然后將混合物在80°C水浴中攪拌加熱30min，再放置2天，得玻璃透明隔熱涂料。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
