藍(lán)色納米氧化鎢不僅可以用于諸如辦公樓、酒店、別墅、高級(jí)公寓、展廳、畫(huà)廊以及室內(nèi)游泳館等隔熱建筑玻璃上，還可以用于循環(huán)氧化還原法制備中顆粒鎢粉。其實(shí)，所謂的循環(huán)氧化還原法是將藍(lán)色氧化鎢還原為鎢粉，再將此鎢粉氧化為三氧化鎢，然后再還原的循環(huán)過(guò)程。
循環(huán)氧化還原法制備中顆粒鎢粉步驟如下：
1.0 特純仲鎢酸銨在氬氣中以緩慢地升溫速度升到600℃，當(dāng)溫度達(dá)到600℃時(shí)保溫10min，制備出藍(lán)色氧化鎢粉末。

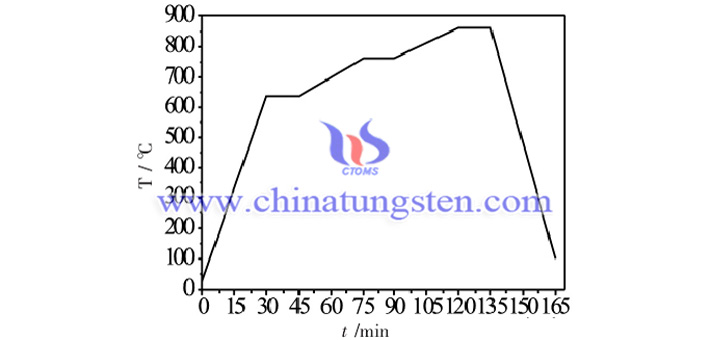

2.0 用1.0所得的藍(lán)鎢粉末在氫氣中進(jìn)行第一次還原，還原溫度曲線如圖1。
3.0 用2.0的鎢粉在空氣中緩慢地升溫到500℃進(jìn)行第一次氧化，當(dāng)溫度達(dá)到500℃時(shí)保溫10min制得三氧化鎢。
4.0 用3.0的三氧化鎢在氫氣中進(jìn)行第二次還原，還原溫度曲線如圖1。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/Blue_Tungsten_Oxide.html
