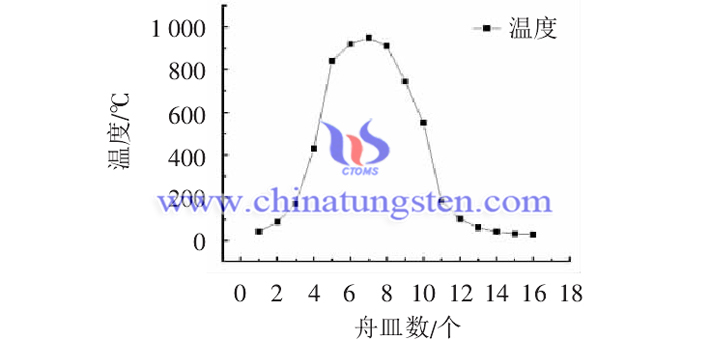

納米紫鎢可以用于紅外紫外線阻隔材料的制備，也就是隔熱材料的制備，使之具有高隔熱、高可見光透過性、防爆以及防眩光等特性。紫色氧化鎢還能作為制備WC-Co復合粉的材料，主要是用在紫鎢噴霧干燥-直接碳化法中。對于950℃不同舟皿位置進行實測發現：此高溫鉬絲爐進舟方式為自動推舟，舟皿從第1舟到第16舟，且通過逆H2方向進行通氣，此方式有利于H2在冷卻區（10-14舟）低溫區被干燥，降低H2的露點，H2濃度大于平衡濃度時，促使WO2.72→W轉變。
然后，有學者對還原碳化制備納米WC-Co復合粉的形貌進行觀察發現：第1舟至第4舟爐內的溫度小于500℃，前驅體粉末還原碳化2h，H2一方面對前驅體進行還原碳化，另一方面帶走前驅體粉末中還原出的水蒸氣。WO2.72具有獨特的結構，有利于氫氣和活性炭的擴散及水蒸氣的溢出，還原不僅始于表面，還可以在內部同時進行。因此氫還原、碳化時生成鎢粉的晶核多，反應速度快，晶粒細，更容易制備納米碳化物鈷復合粉。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/violet_tungsten_oxide.html
