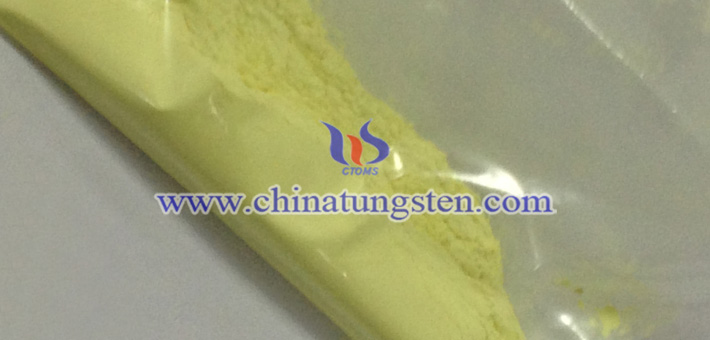

隔熱分散體用黃色氧化鎢粉體可以采用低溫水熱法制備得到。
低溫水熱法制備黃色氧化鎢粉體
1.稱取3.0000g鎢酸鈉，0.0050g PVP溶于30mL蒸餾水中，攪拌均勻。
2.取上述溶液3mL逐滴滴入5mL濃度為3mol?L-1的HCl中，攪拌0.5h。
3.將第2步得到的黃色溶液移至含聚四氟乙烯內(nèi)膽的不銹鋼反應(yīng)釜中，100℃恒溫24h。
4.冷卻后離心沉降，用蒸餾水、丙酮反復(fù)洗滌3~4次。

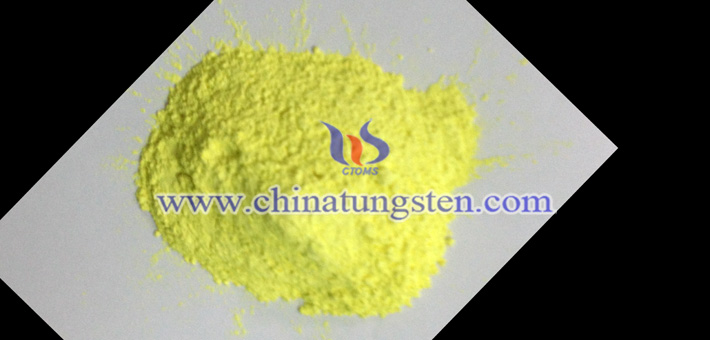

5.然后，在鼓風(fēng)烘箱中80℃干燥6~7h，放入馬弗爐中300℃灼燒3h，得到黃色粉末。
將光致變色前后的黃色粉末分散于無水乙醇中，利用紫外可見分光光度計在200~800nm波長范圍內(nèi)掃描，測量樣品的紫外光譜。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/chinese/Yellow_Tungsten_Oxide.html
