黃色氧化鎢，也就是三氧化鎢（WO3），可以用于隔熱分散液的制備。對黃色氧化鎢納米棒的生長機理進行研究有助于了解分散液的原料的特性。

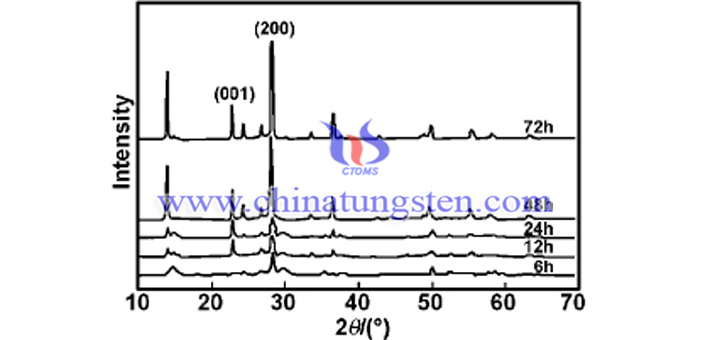

選用鈉鹽做導向劑時能合成納米棒狀WO3，而硫酸鹽作導向劑時產物都不呈棒狀形貌。因此，推測Na+在棒形成過程中起了決定性作用。下圖為當硫酸鈉與鎢酸鈉的摩爾比為4∶1時，不同水熱時間產物的XRD圖。
從圖中可以看到，當水熱時間超過24h，產物才是純六方相WO3。水熱時間為6h時，WO3六方相(200)晶面就已經出現，而(001)晶面直到12h才出現。這表明在WO3六方相晶體生長的初期(200)是優勢晶面，(200)就有更多的機會吸附溶液中的Na+，減小了WO3晶體向(200)晶面生長的幾率，使得WO3向它的另一優勢晶面(001)生長。隨著水熱時間的延長，(001)晶面顯著生長。經48h水熱反應，WO3納米棒形成。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/Yellow_Tungsten_Oxide.html
