隔熱色母粒用黃色氧化鎢可以Na2WO4?2H2O和HCl為原料，Na2SO4作為添加劑，采用水熱法合成。
添加劑濃度對三氧化鎢晶型的影響

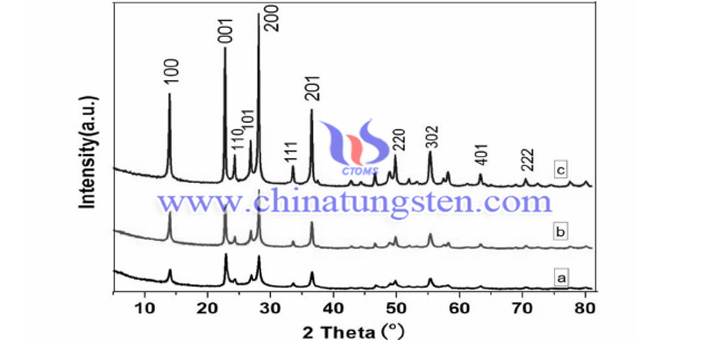

不同濃度的Na2SO4添加時所得三氧化鎢的X粉末衍射圖譜如下圖所示。從圖中可以看出，當添加劑Na2SO4濃度分別為0.5M、0.25M、0.125M時，所得WO3的衍射峰的位置基本上一致，屬于典型的六方相WO3，四個衍射峰分別對應六方相WO3的(100)、(001)、(200)和(201)晶面，而且沒有雜質峰存在，說明產物純度很高。三氧化鎢的衍射峰較強且尖銳，表明其結晶程度和尺寸較大。當添加劑Na2SO4的濃度逐漸降低時，WO3產物的各晶面的衍射峰的強度逐漸增強，這表明Na2SO4濃度越低，越有利于各晶面的生長，產物結晶越完全。當Na2SO4的濃度降低到0.125M時，(200)晶面對應的衍射峰最強烈，表明產物沿著(200)晶面擇優生長，其衍射峰非常尖銳，表明晶體的尺寸較大?？梢?，在Na2SO4存在的條件下，水熱合成的產物皆為六方相WO3，而且不同濃度的Na2SO4對晶粒尺寸有一定影響，但對晶型無影響。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/Yellow_Tungsten_Oxide.html
隔熱色母粒用黃色氧化鎢
