鎢酸銫是一種近紅外屏蔽材料，可以用于建筑和汽車玻璃的夏季隔熱和冬季保溫。
以下介紹一種鎢酸銫制備方法，可以解決現有制備方法制備的產品分散性較差、隔熱性差及可見光透過率低的問題。
1.取1.47g的鎢酸鈉和0.97g碳酸銫，加入濃度為3mol/L的檸檬酸溶液和甲醇試劑，攪拌均勻，在200℃條件下反應3h，得到鎢、銫混合液；
2.將鎢、銫混合液加入1.98g的脲，調節反應液的pH值至4，攪拌至脲完全溶解，形成透明溶液；
3.攪拌上述溶液至均勻后用氬氣洗滌10min，然后在70℃及氬氣保護下，插入超聲波探管，用頻率為20.50kHz的超聲波輻射4h，得到膠狀沉淀物；

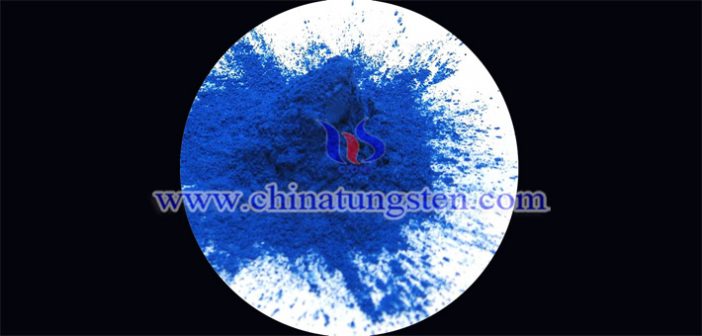

4.將膠狀沉淀物經過陳化5h，減壓過濾后，并用蒸餾水洗滌兩次，再用體積分數為10%的乙醇溶液洗滌至濾液呈中性，最后用無水乙醇洗滌兩次；將所得前驅體于80℃下干燥數小時后研磨成粉末，將粉末置于馬弗爐中，于600℃保溫3h，隨爐冷卻，即可得到目標產物鎢酸銫納米粉體。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
