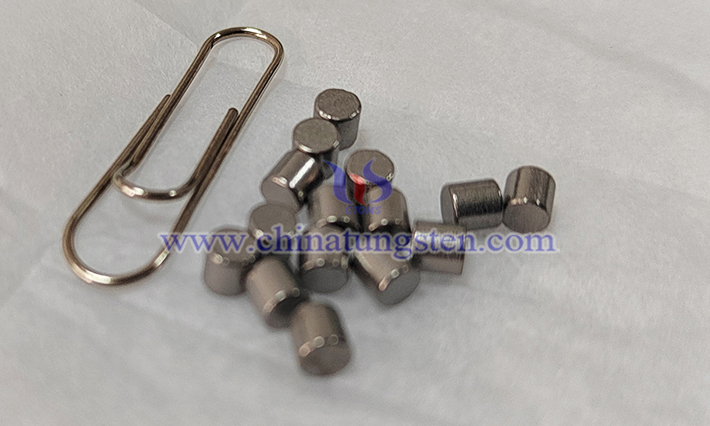

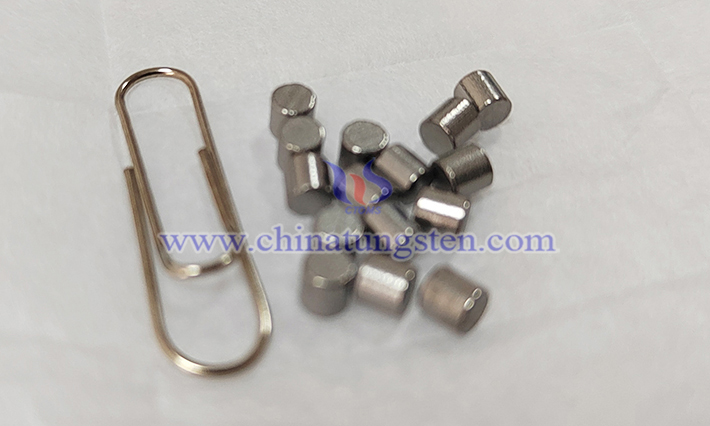

鋇鎢電極（通常指浸漬鋇鹽的鎢基陰極）因其優異的電子發射能力和一定的耐高溫性能，被廣泛應用于大功率微波管、高壓氣體放電燈、等離子體源等需要高溫高壓環境的設備中。其高溫高壓適應性受到多種復雜影響因素的相互作用，主要可以歸納為以下幾個方面：
一、材料本身特性
1. 鎢骨架性能：
1.1 密度與孔隙度： 鎢骨架的密度和開孔孔隙率決定了其機械強度、熱導率以及容納發射活性物質（鋇化合物）的能力。高密度提供更好的機械強度和熱導性，但需要合適的孔隙率以保證鋇源的有效儲存和擴散。
1.2 晶粒尺寸與結構： 細晶粒結構通常能提高材料的強度和抗蠕變性能。高溫下晶粒長大是失效的重要原因之一。
1.3 純度與雜質： 雜質（如C, O, Fe等）會降低鎢的熔點、促進晶粒長大、增加蠕變速率、影響鋇的擴散和發射層形成，嚴重降低高溫穩定性。
1.4 抗蠕變性： 高溫高壓下，鎢骨架抵抗緩慢塑性變形的能力至關重要。蠕變會導致電極結構變形、孔隙塌陷、發射層破壞。
1.5 熱膨脹系數： 與發射層及其他接觸材料（如封接材料）的熱膨脹匹配性影響熱應力大小，可能導致開裂或剝離。
2. 發射活性物質（鋇化合物）：
2.1 成分與配比： 通常為BaAl?O?、Ba?Al?O?、Ba?Al?O??等鋇鋁酸鹽。不同成分的蒸發速率、鋇的釋放特性（溫度、速率）、化學穩定性不同，直接影響陰極壽命和發射穩定性。優化配比是提高適應性的關鍵。
2.2 蒸發/消耗速率： 高溫下鋇化合物會不斷蒸發消耗。蒸發過快會導致活性物質過早耗盡，發射能力急劇下降。高壓環境可能通過改變氣相傳輸或化學反應速率間接影響蒸發。
2.3 擴散特性： 鋇原子在鎢骨架內的擴散速率決定了其從儲存區向發射表面補充的速度。擴散太慢，表面活性不足；擴散太快，儲存層消耗快。高溫加速擴散。
2.4 化學穩定性： 在高溫高壓及特定氣氛（如殘余氣體、工作氣體）下，鋇化合物是否會發生分解、氧化、或與其他物質反應生成惰性物，導致失活。
3. 發射層形成與維持：
3.1 表面單原子鋇層： 鋇鎢陰極的優異發射性能依賴于鎢表面形成的低功函數單原子鋇層。高溫高壓會加速鋇原子的脫附（蒸發或離子濺射），破壞這層結構。
3.2 動態平衡： 維持發射層需要在鋇消耗（蒸發、濺射、反應）和鋇補充（從內部擴散）之間達到動態平衡。高溫高壓加劇消耗，破壞平衡。
二、環境因素（高溫高壓）
1. 溫度：
溫度升高是影響所有因素的核心驅動力。將提高材料的蠕變速率，降低機械強度；增加鋇化合物的蒸發速率和鋇原子的擴散速率；加速晶粒長大過程；加劇化學反應速率（如氧化、與殘余氣體反應）；增加電子發射，但也可能導致過熱。
2. 溫度均勻性： 電極內部或表面的溫度梯度會導致熱應力，可能引起開裂。
3. 壓力：
3.1 機械應力： 高壓環境直接對電極施加巨大的外部機械應力，與高溫導致的蠕變協同作用，加速結構變形和失效。
3.2 氣氛效應：
殘余氣體/工作氣體： 高壓意味著更高密度的氣體分子。這些分子可能與電極表面發生化學反應（如氧化）、物理吸附或導致離子濺射。特別是氧氣、水蒸氣、鹵素等活性氣體危害極大。
離子轟擊： 在放電環境中，高壓通常伴隨高電壓，氣體分子被電離成正離子，在電場作用下高速轟擊陰極表面。高溫高壓下轟擊能量更強，造成嚴重的濺射侵蝕，直接剝離表面的鋇原子層和鎢材料，是陰極失效的主要機制之一。高壓下離子平均自由程縮短，但離子密度增大，轟擊效應更復雜。
3.3 氣體熱傳導： 高壓氣體導熱性更好，可能影響電極的溫度分布。
4. 氣氛成分：
如前所述，環境中存在的任何氣體雜質（O?, H?O, CO?, N?, H?, 鹵素等）在高溫高壓下都可能與鎢或鋇發生反應，形成氧化物、碳化物、氮化物或揮發性化合物，毒化表面或消耗活性物質。
惰性氣體（如Ar, He）本身化學惰性，但高壓下其離子轟擊效應增強。
三、結構設計與制造工藝
1. 電極幾何形狀與尺寸：
形狀影響應力分布、熱分布、電流密度分布。尖銳邊緣或小曲率半徑處容易過熱、電場集中、離子轟擊加劇。
尺寸影響熱容量、散熱能力。大尺寸電極散熱更困難，內部溫度梯度更大。
2. 制造工藝：
2.1 粉末冶金： 鎢粉粒度、壓制壓力、燒結溫度/時間/氣氛直接影響鎢骨架的密度、孔隙度、晶粒尺寸和純度。
2.2 浸漬工藝： 鋇鹽成分、純度、浸漬方法（壓力、溫度、時間）、浸漬后的熱處理工藝（分解、活化）決定了浸漬的均勻性、填充率、活性物質的形態和分布。
2.3 表面處理： 表面光潔度、涂層（如銥涂層）等影響發射、抗濺射和抗中毒能力。工藝過程中的污染控制至關重要。
四、工作條件
1. 電流密度：
工作電流密度直接影響電極發熱（焦耳熱）和離子轟擊強度（在放電管中）。過高的電流密度導致局部過熱，加速蒸發、擴散、蠕變和濺射，縮短壽命。
2. 工作模式：
連續工作還是脈沖工作？脈沖工作下峰值功率和溫度可能很高，但平均功率較低。熱循環（溫度急劇變化）會產生熱疲勞應力。
